Diferencia entre MEMBRANA vs SHELL en ETABS

(y su impacto real en el comportamiento estructural de las edificaciones)

En el modelado estructural con ETABS, una de las decisiones más críticas -y muchas veces subestimada- es definir correctamente el tipo de elemento de área: Membrane o Shell. Esta elección no solo afecta los resultados, sino también la interpretación del comportamiento estructural de la edificación.

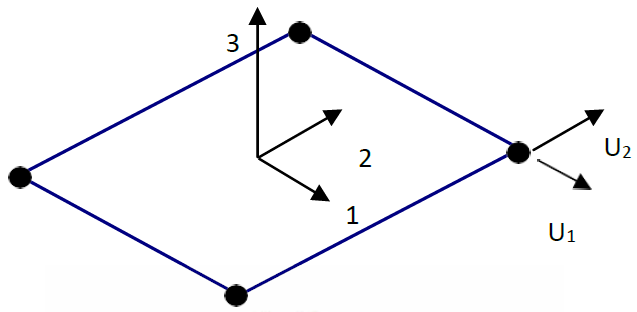

¿Qué es un elemento MEMBRANA?

Un elemento tipo Membrane representa un comportamiento solo en su plano:

• Transfiere cargas directamente a vigas y columnas
• No considera rigidez a la flexión
• Solo tiene desplazamientos en su plano (sin rotaciones fuera del plano)

👉 En términos prácticos:
La losa actúa como un distribuidor de cargas (diafragma).

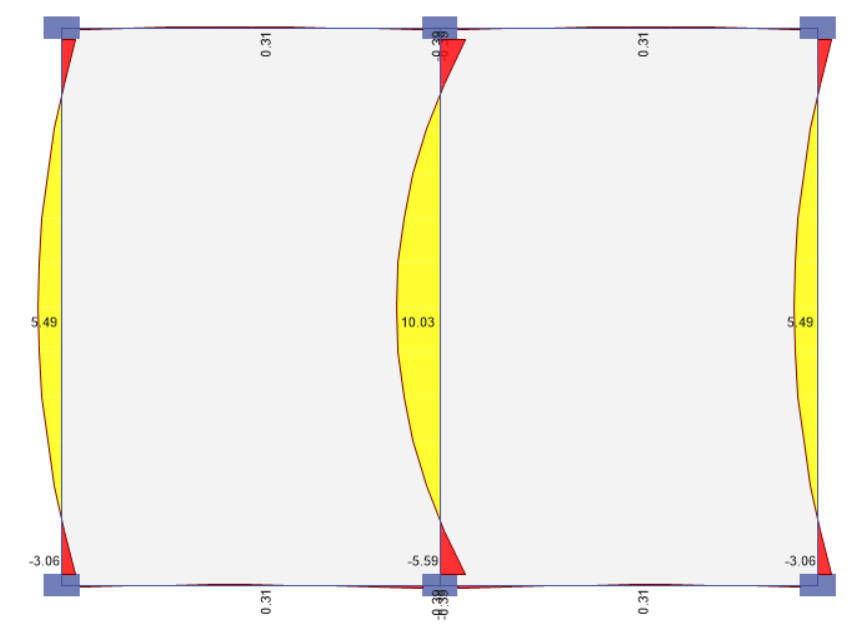

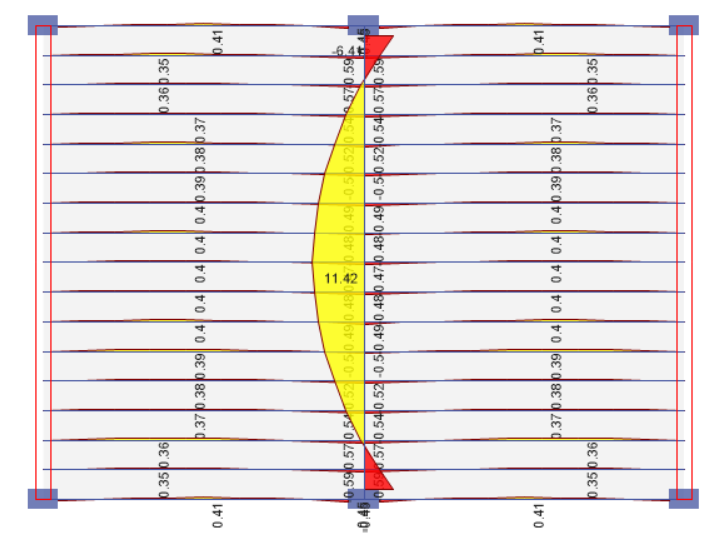

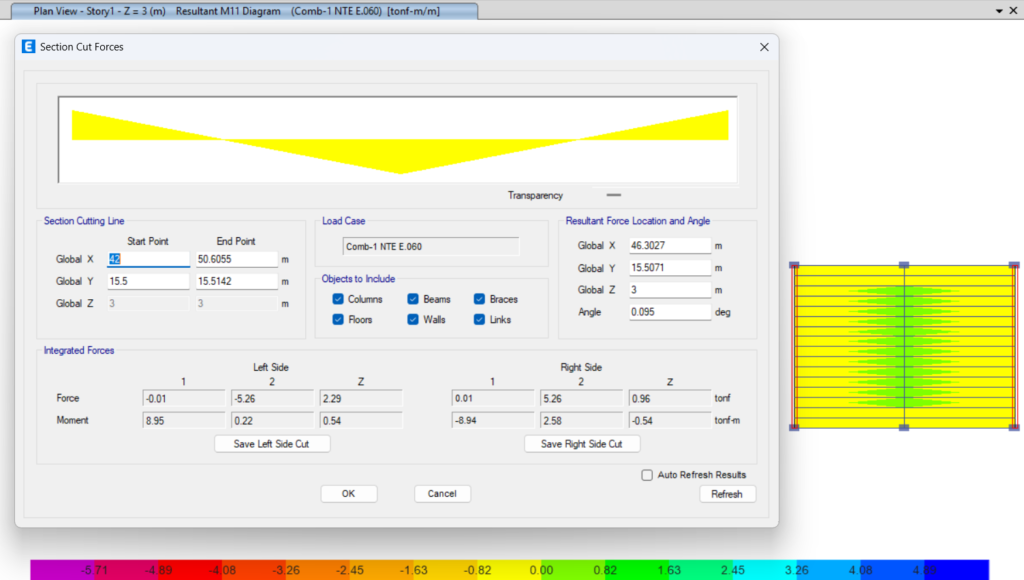

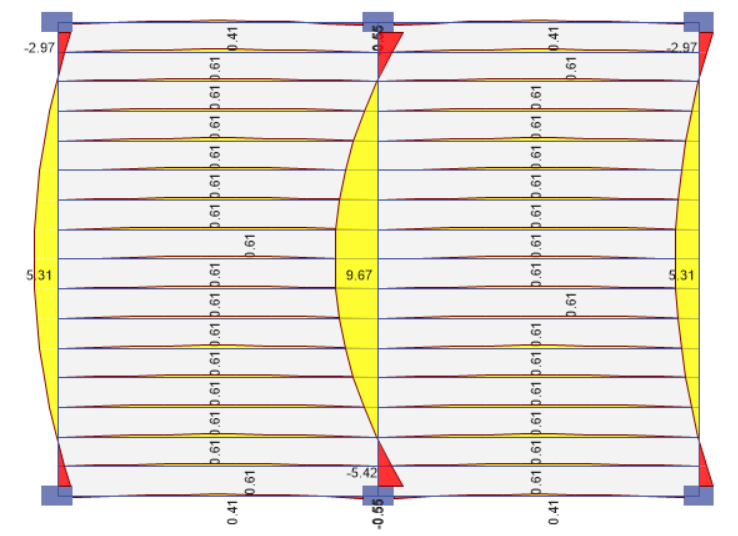

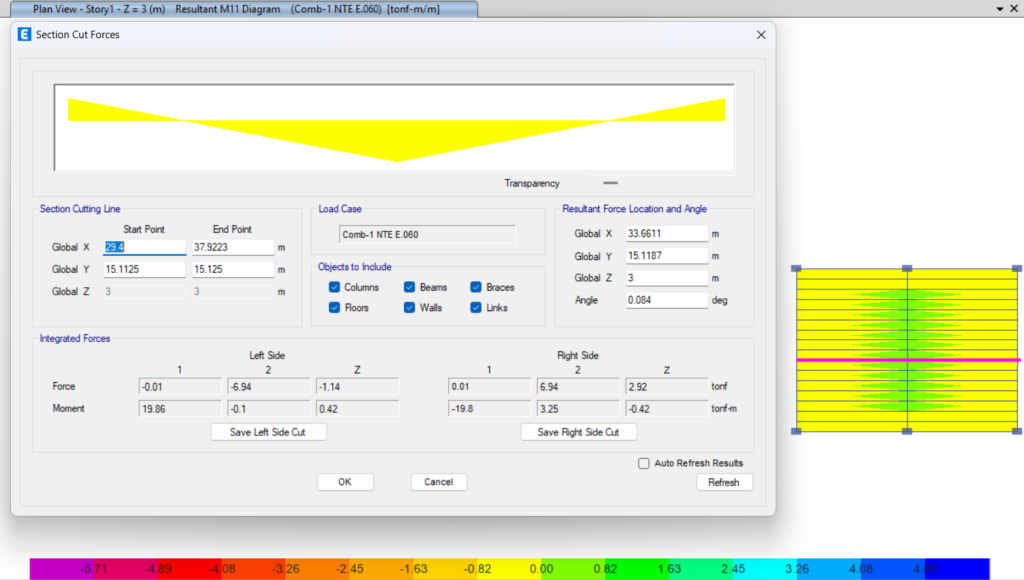

📌 Según documentación técnica basada en CSI, el 100% de la carga aplicada se transmite a los elementos de soporte cuando se usa membrana.

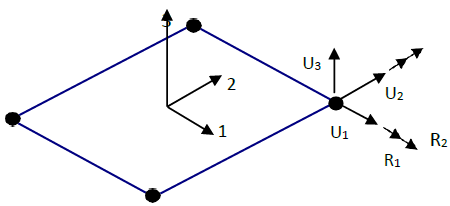

¿Qué es un elemento SHELL?

El elemento Shell es más completo, ya que combina:

• Comportamiento de membrana (esfuerzos en el plano)
• Comportamiento de placa (flexión fuera del plano)
• Interacción esfuerzo–momento (acoplamiento real)

👉 En otras palabras:
La losa sí aporta rigidez estructural, participando activamente en la respuesta del sistema.

📌 En CSI, el shell integra comportamiento de membrana + flexión, permitiendo modelar sistemas reales como losas macizas y muros estructurales.

Diferencia clave en el comportamiento estructural

Aspecto	Membrane	Shell
Rigidez a flexión	❌ No	✔ Sí
Transferencia de carga	100% a vigas	Parcial (la losa absorbe parte)
Grados de libertad	3	6
Realismo estructural	Bajo–medio	Alto
Costo computacional	Bajo	Mayor

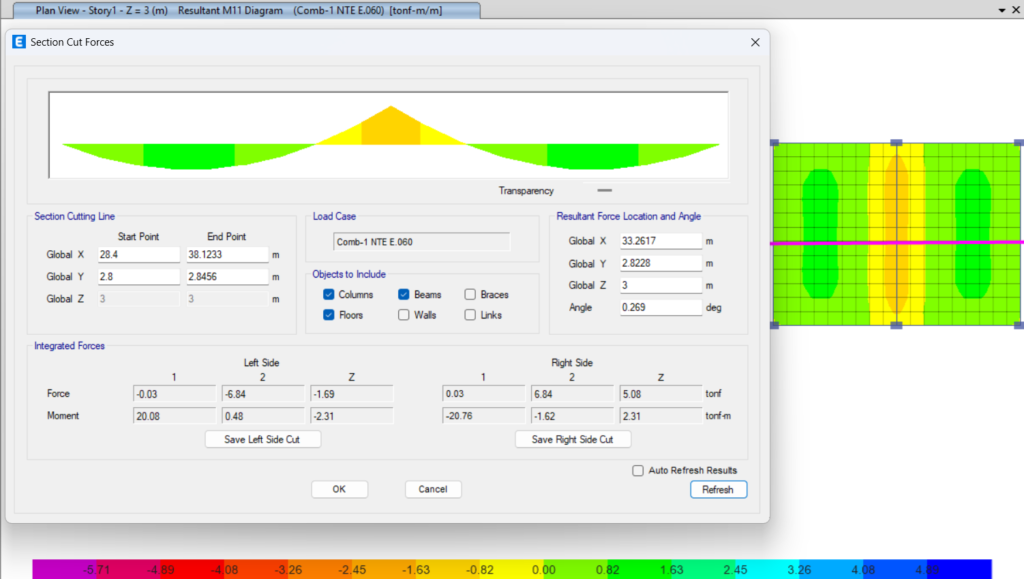

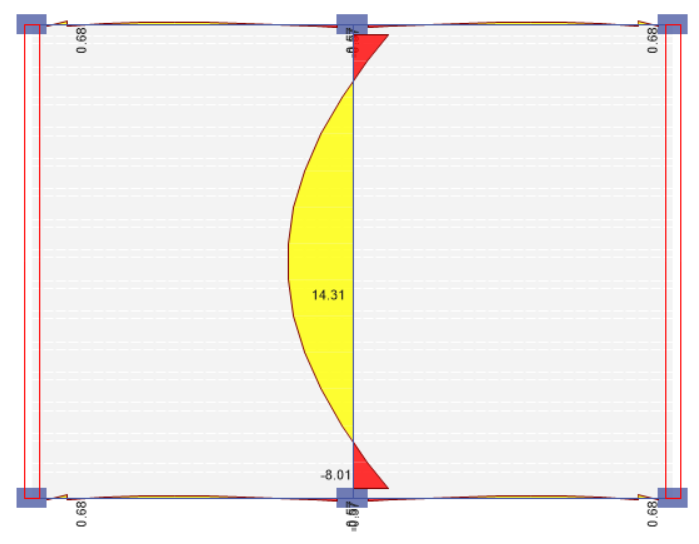

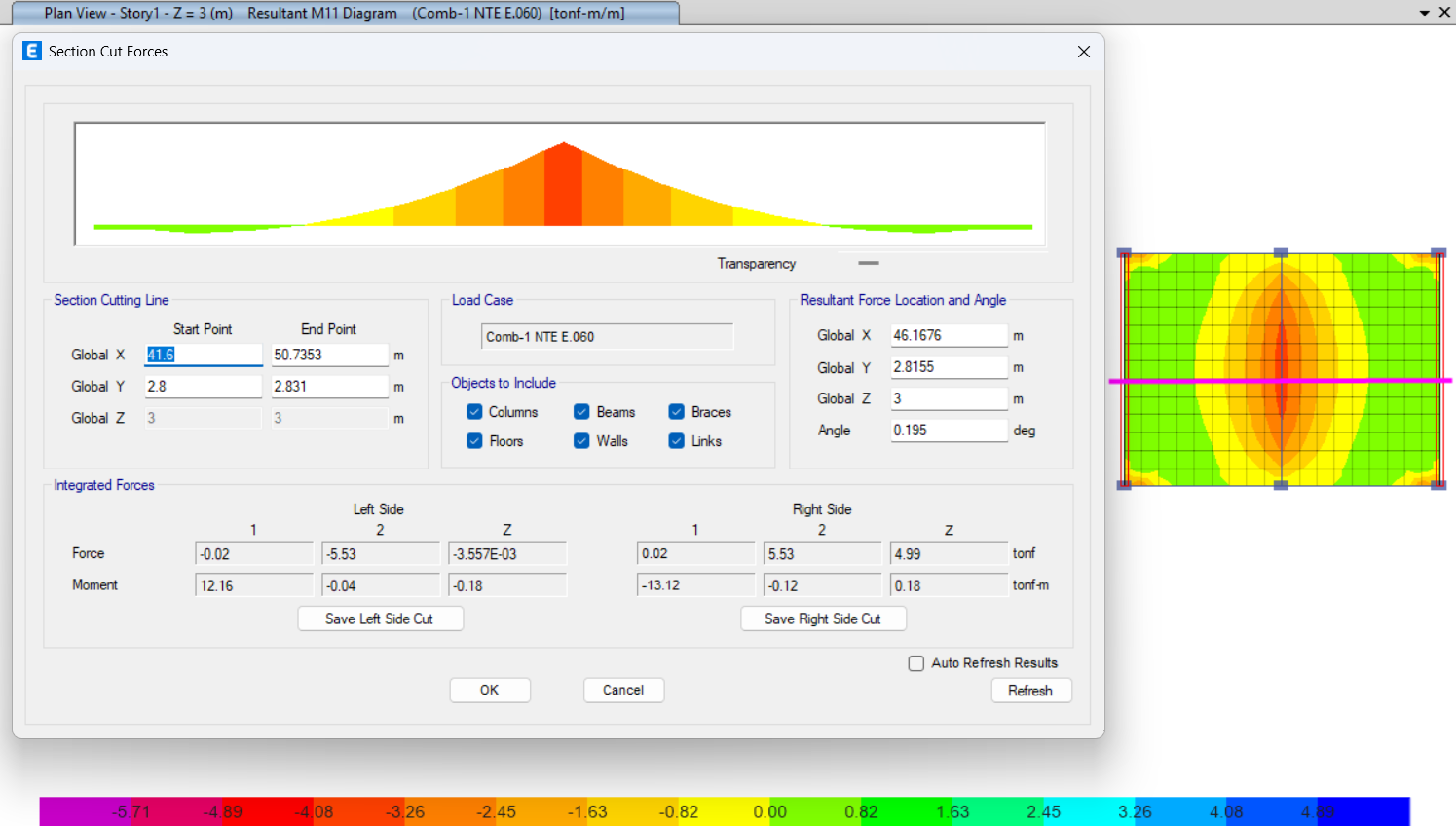

📌 En modelos con Shell, parte de la carga se disipa por deformación de la losa, reduciendo la carga directa en vigas, pero modificando la distribución de esfuerzos (Certificaciones CSI)

Impacto en el comportamiento sísmico (E.030 Perú)

Según la Norma E.030 – Diseño Sismorresistente:

• Las losas suelen idealizarse como diafragmas rígidos
• La distribución de fuerzas sísmicas depende de la rigidez lateral del sistema

👉 Aquí está el punto crítico:

🔹 Si usas MEMBRANA:

• Representas correctamente el concepto de diafragma rígido
• Ideal para análisis global (cortante basal, derivas)
• Menor complejidad computacional

🔹 Si usas SHELL:

• Capturas:
  • Flexión real de losas
  • Interacción losa–viga–columna
  • Efectos torsionales más precisos
• Pero:
  • Puede generar mayores demandas en columnas o vigas
  • Requiere mallado adecuado (mesh)

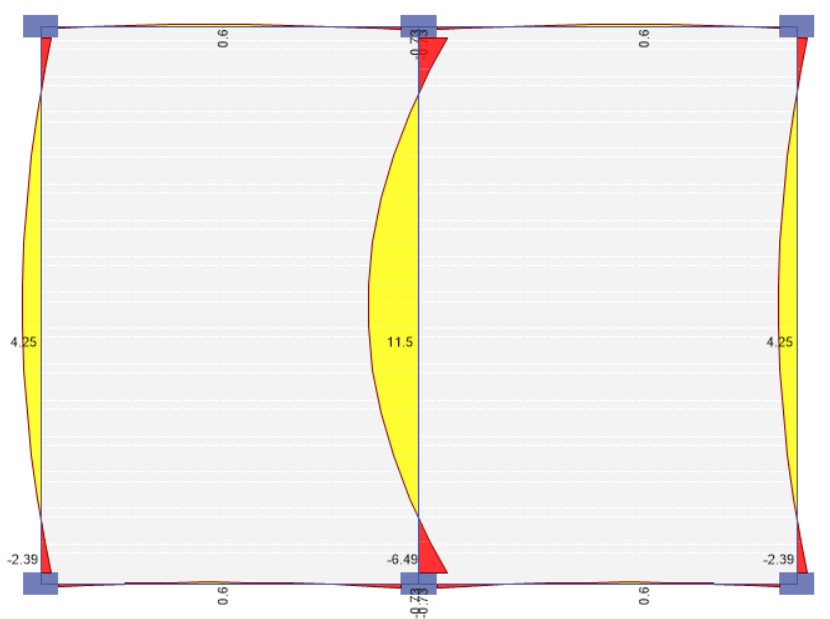

📌 Estudios prácticos muestran que modelos con Shell pueden generar mayores esfuerzos en elementos estructurales debido a redistribución interna de cargas.

⚠️ Errores comunes en modelado

❌ Usar membrana cuando la losa sí trabaja estructuralmente
❌ Usar shell sin mallado adecuado
❌ Reducir rigidez de shell a “casi cero” esperando comportamiento de membrana
❌ No considerar cómo cambia la masa y rigidez en análisis dinámico

¿Cuál debo usar?

🔹 Usa MEMBRANA cuando:

• Modelas edificios regulares
• Solo necesitas comportamiento global (E.030)
• Asumes diafragma rígido

🔹 Usa SHELL cuando:

• Analizas:
  • Losas macizas o postensadas
  • Irregularidades torsionales
  • Interacción losa–estructura
• Trabajas en análisis avanzado o investigación

Conclusión

La diferencia entre Membrane vs Shell no es solo “modelado”, es física estructural.

• Membrane = simplificación (ingeniería práctica)
• Shell = comportamiento real (ingeniería avanzada)

👉 En diseño sismorresistente, elegir mal puede significar:

• Subestimar esfuerzos
• Sobredimensionar elementos
• O interpretar incorrectamente la respuesta dinámica

Referencias

• Computers and Structures Inc. (CSI) – Documentación técnica ETABS
• Norma E.030 – Diseño Sismorresistente.
• Blog técnico Casecol Ingeniería (Casecol Ingeniería Blog)
• Structural Academy – Elementos Shell en CSI (Structural Academy)
